Descripción del Producto

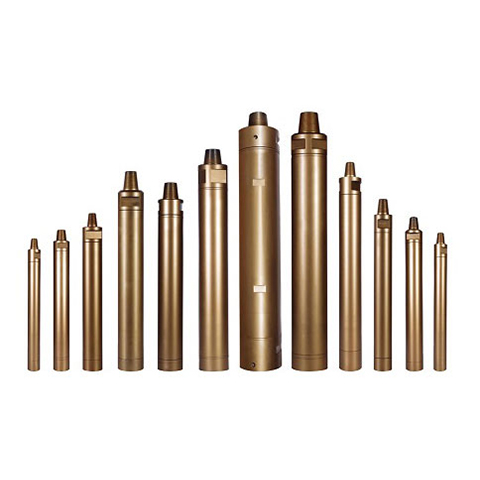

Es un tipo de martillo DTH sin válvula de alta presión de aire con válvula de pie.
Las características principales son las siguientes:
Distribución de aire sin válvula. Más confiable.
Diseño sencillo del pistón. Larga vida útil.
Transferencia de energía más eficiente, velocidad de perforación más rápida, menor consumo de aire y menor consumo de aceite.
Menos piezas internas, estructura simple, larga vida útil, menos fallas y más fácil de mantener porque todas las piezas reciben tratamiento térmico.
Fácil de desmontar porque el sub superior, el mandril de accionamiento y el cilindro externo están conectados mediante roscas de múltiples pasos.
Especificación

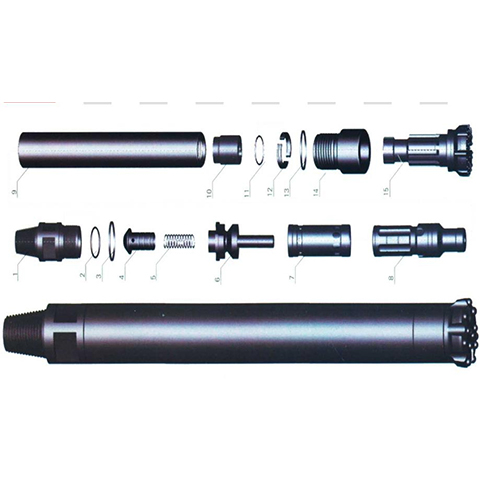

| Especificación | Peso (kg) | ||||
| KD35 | KD45 | KD55 | KD65 | KD85 | |
| 1.Sub superior | 4.20 | 6.50 | 15.00 | 20.00 | 41.00 |
| 2.Anillo tórico y sub superior | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 |
| 3.Anillo de ruptura | 0.01 | 0.2 | |||
| 4.Válvula de retención | 0.20 | 0.42 | 1.00 | 1.00 | 1.50 |
| 5.primavera | 0.02 | 0.04 | 0.04 | 0.04 | 0.10 |
| 6.Búfer de compresión | 0.04 | 0.04 | 0.08 | 0.08 | 0.42 |
| 7.Distribuidor de aire | 1.40 | 2.20 | 3.70 | 5.00 | 12.50 |
| 8.Cilindro interno | 1.60 | 2.30 | 4.50 | 5.00 | 8.60 |
| 9.pistón | 5.40 | 9.00 | 15.50 | 23.60 | 41.00 |
| 10. Cilindro externo | 9.50 | 15.0 | 30.00 | 36.80 | 62.00 |
| 11.Manguito guiado | 2.10 | 9.60 | |||
| 12.O Anillo del anillo de tope | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 |
| 13.Anillo de parada | 0.20 | 0.20 | 0.30 | 0.60 | 1.20 |
| 14.Romper el anillo | 0.01 | 0.20 | |||
| 15. Mandril de accionamiento | 1.95 | 3.50 | 6.40 | 6.00 | 17.50 |
| 16.broca | 5.00 | 9.00 | 16.00 | 26.00 | 40.00 |
Fecha técnica
| Modelo | KD35 | KD45 | KD55 | KD65 | KD85 |
| Longitud (sin broca) | 930 mm | 1030 mm | 1214 mm | 1248 mm | 1482 mm |
| Peso (sin broca) | 25.00 kg | 39.00 kg | 76.50 kg | 100.00 kg | 188.00 kg |
| Diámetro externo | φ82 mm | φ99 mm | φ126 mm | φ142 mm φ144 mm φ146 mm φ148 mm | φ180/φ185 mm |
| Vástago de broca | DHD3.5 | COP44/DHD340 | COP54/DHD340 | COP64/DHD360 | COP84/DHD380 |
| Rango de agujeros | φ90-φ110mm | φ110-φ135mm | φ135-φ1155mm | φ155-φ190mm | φ195-φ254mm |
| Hilo de conexión | API 2 3/8" Reg | API 2 3/8" Reg | API 2 3/8" Reg API 3 1/2" Reg API 2 7/8" Reg | API 3 1/2" Reg | API 4 1/2" Reg |
| Presión laboral | 1.0-1.5 Mpa | 1.2-2.0 Mpa | 1.3-2.3 Mpa | 1.5-2.5 Mpa | 1.5-3 Mpa |
| Tasa de impacto a 17 bar | 28 HZ | 27 HZ | 25 HZ | 23 HZ | 27 HZ |
| Velocidad de rotación recomendada | 25-40 r/min | 25-40 r/min | 20-35 r/min | 20-30 r/min | 20-30 r/min |
| Consumo de aire | 1.0Mpa:4.5 m3/min | 1.0Mpa:6 m3/min | 1.0Mpa:9 m3/min | 1.0Mpa:10 m3/min | 1.0Mpa:15 m3/min |
| 1.5Mpa:9.0 m3/min | 1.8Mpa:10 m3/min | 1.8Mpa:15 m3/min | 1.8Mpa:20 m3/min | 1.8Mpa:26 m3/min | |
| 2.4Mpa:15 m3/min | 2.4Mpa:23 m3/min | 2.4Mpa:28.5 m3/min | 2.4Mpa:34 m3/min |
